Винтовые сваи предназначены для устройства быстровозводимых фундаментов под здания, опоры ЛЭП, мосты, другие сооружения. Требования к винтовым сваям регламентирует ГОСТ Р 59106 – 2020.
ОПИСАНИЕ

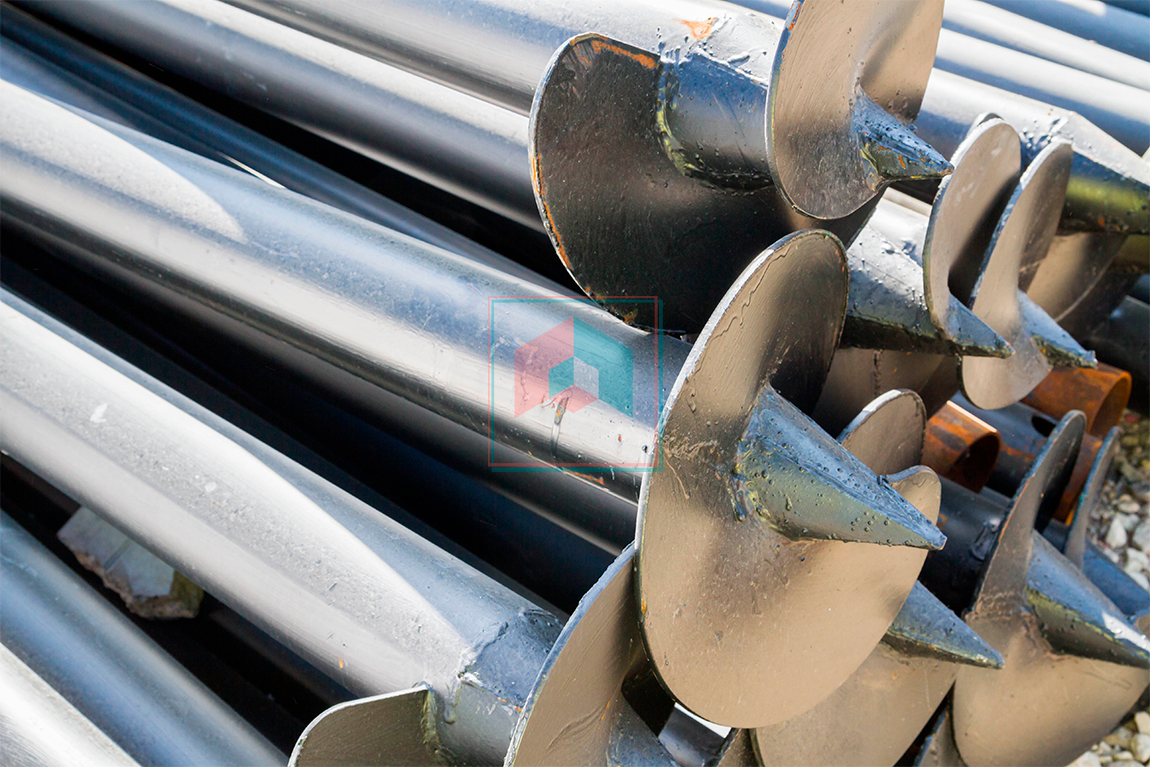

Винтовая свая состоит из оголовка, ствола и заостренного наконечника со спиральной навивкой или лопастями. Ствол изготавливают из стальных труб. Он бывает цельным и составным. Наконечники изготавливают методом сварки, литья или ковки. Различают спиральные (СВС), комбинированные со спиралью и лопастями (СВК) и лопастные (СВЛ) наконечники. Спиралей и лопастей может быть от одной до нескольких. Оголовок одевается на ствол для соединения сваи с ростверком.
На готовое изделие наносят антикоррозионное покрытие и маркировку. Маркировка включает:
• трехбуквенное обозначение типа наконечника;
• длину, диаметр, толщину стенки трубы;
• вид защитного покрытия (ПП − порошковое покрытие, ЦХ − холодное цинкованияе, ЦГ — горячее цинкование, ЭП − эпоксидное покрытие, Гр − грунтовое покрытие, б/п − без покрытия, ПО − полимерная оболочка);
• дополнительные характеристики – на составную сваю наносят обозначение «ст», указывают количество и номера секций;
• номер ГОСТа.
Маркировка СВЛ 3000.108.6.Гр ГОСТ Р 59106—2020 указывает, что свая с винтовой навивкой длиной 3 м изготовлена из трубы диаметром 108 мм с толщиной стенки 6 мм и покрыта грунтовкой.
ПРИМЕНЕНИЕ
Винтовые сваи применяются на любых типах грунтов, кроме каменистых, при строительстве:
• каркасных и деревянных частных домов, одноэтажных зданий из кирпича и пеноблоков, блочно-модульных и каркасных коммерческих зданий, хозяйственных построек, складов, ангаров;
• опор линий электропередач, освещения, контактных сетей, трубопроводов, мачт радиосвязи;
• мостов, причалов, других гидротехнических сооружений;
• заборов и ограждений.
Применение винтовых свай имеет следующие достоинства:
• Низкая стоимость строительства – винтовые свайные фундаменты на 40 – 70% дешевле ленточных.
• Ускорение темпов строительства – винтовой фундамент возводится за несколько дней и сразу готов к продолжению строительства.
• Возможность строительства на обводненных, слабых, пучинистых грунтах, на участках со сложным рельефом.
• Отсутствие земляных работ и «мокрых» технологий – строительство можно вести при любых погодных условиях.
• Высокая несущая способность – свая диаметром 54 мм выдерживает нагрузку 0,8 т, 168 мм – 9 т.
• Сохранение целостной структуры грунта, что снижает вероятность неравномерного проседания фундамента.
• Стойкость к силам морозного пучения.
К недостаткам винтовых фундаментов можно отнести трудности с устройством подвала и оформлением цоколя, невозможность строительства на каменистых грунтах, плохая устойчивость на грунтах со слабым боковым сопротивлением.
